产品描述:
光陆通信推出的单模标准型Hi-Rel光耦合器是利用独特的强融融熔拉锥技术制作而成,主要用于传输光纤中的光功率的向下分配,即将一根光纤中的光信号按一定的光功率比例分配到不同的光纤中。产品具有环境稳定性好、插入损耗低及偏振相关损耗低等优点,可广泛于各类光纤通信网络的信号传输分配和监控,亦可用于光测量仪器仪表特定需要。
用途: 特性:
l 海底电缆系统 l 防潮
l 光放大器 l 抗震动
l 光通信系统 l 偏振相关损耗低
l 光放大器模块 l 尺寸小
耦合比/插入损耗 对照表:
Configuration | Unit | 插入损耗 | |
Type | High Reliability Fused Optical Coupler | ||
Operating Wavelength | nm | 980/1310/1550 | |
Operating Bandwidth | nm | ±20 | |
Max Insertion Loss | 50/50 | % | 3.40/3.40 |
40/60 | % | 4.40/2.50 | |
30/70 | % | 7.70/1.20 | |
10/90 | % | 12.2/0.60 | |
5/95 | % | 14.20/0.40 | |
2/98 | % | 18.45/0.30 | |
1/99 | % | 21.50/0.25 | |
偏振相关损耗(PDL) | dB | ≤0.10 | |
方向性(Dir) | dB | >55 | |
回波损耗 (RL) | dB | >55 | |
工作温度 (°C) | 工作温度 (°C) | -125 | |
储存温度 (°C) | 储存温度 (°C) | -125 | |
光纤类型 | Corning Single mode SMF-28, DS Fiber, or flex core | ||
尾纤长度 | m | 1 | |
端口构造 | 端口构造 | 1x2 or 2x2 | |
封装尺寸 | mm | Package A, B, C |
* 对50/50 器件而言
* 以上指标不包含连接器损耗

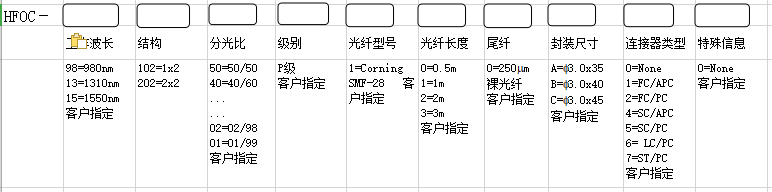

订货信息:
例如:HFOC-15-102-50-P-1-1-0-1-0-0
