产品描述:
光陆通信推出的1x3(3x3)单模标准型光耦合器是利用独特的强融融熔拉锥技术制作而成,主要用于传输光纤中的光功率的向下分配,即将一根光纤中的光信号按一定的光功率比例分配到不同的光纤中。产品具有环境稳定性好、插入损耗低及偏振相关损耗低等优点,可广泛于各类光纤通信网络的信号传输分配和监控,亦可用于光测量仪器仪表特定需要。
用途: 特性:
l 光纤通信系统 l 插入损耗低
l 光纤测试设备 l 偏振相关损耗低
l 光纤传感器 l 方向性好
l 光纤监控系统 l 高稳定性和可靠性
l 光纤放大器
典型产品性能指标:
Configuration | Unit | 插入损耗 | ||
Type | Single Mode Standard Coupler | |||
Operating Wavelength | nm | 980 or 1310 or 1450 or1550 | ||
Operating Bandwidth | nm | ±20 | ||
Max Insertion Loss | 1/98/1 | % | 21.5/0.25/21.5 | |
2/96/2 | % | 18.2/0.30/18.2 | ||
3/94/3 | % | 16.5/0.45/16.5 | ||
4/92/4 | % | 15.2/0.55/15.2 | ||
5/90/5 | % | 11.0/0.60/11.0 | ||
33/33/33 | % | ≤5.8 | ||
偏振相关损耗(PDL) | dB | ≤0.15 | ||
方向性(Dir) | dB | >55 | ||
回波损耗 (RL) | dB | >55 | ||
工作温度 (°C) | 工作温度 (°C) | -125 | ||
储存温度 (°C) | 储存温度 (°C) | -125 | ||
光纤类型 | Corning Single mode SMF-28, DS Fiber, or flex core | |||
尾纤长度 | m | 1 | ||
端口构造 | 端口构造 | 1x3 or 3x3 | ||
封装尺寸 | mm | Package A, B, C, D, E, F |
* 以上指标不包含连接器损耗

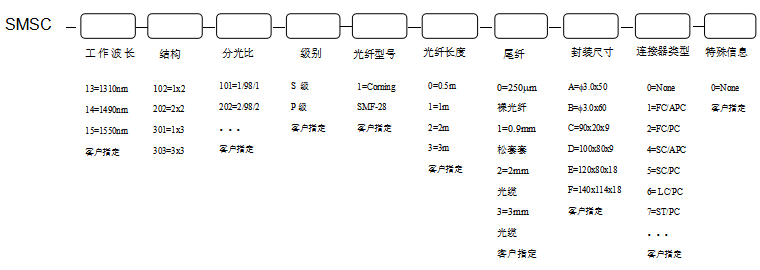

订货信息:
例如:SMSC-15-301-101-S-1-1-0-A-0-0
