产品描述:
光陆通信推出的1x2(2x2)单模单窗口宽带光耦合器是利用独特的强融融熔拉锥平行工艺技术一次拉制而成,主要用于传输光纤中的光功率的向下分配,即将一根光纤中的光信号按一定的光功率比例分配到不同的光纤中。产品具有环境稳定性好、插入损耗低及偏振相关损耗低等优点,可广泛于各类光纤通信网络的信号传输分配和监控,亦可用于光测量仪器仪表特定需要。
用途: 特性:
l 光纤通信系统 l 插入损耗低
l 光纤测试设备 l 偏振相关损耗低
l 光纤传感器 l 方向性好
l 光纤监控系统 l 高稳定性和可靠性
l 光纤放大器
典型产品性能指标:
Configuration | Unit | 插入损耗 | |||
Type | Single Mode Wide Band Single Window Coupler | ||||
Operating Wavelength | nm | 980 or1310 or 1450 or 1550 | |||
Operating Bandwidth | nm | ±40 | |||
50/50 | % | 3.40/3.40 | |||
45/55 | % | 3.85/3.00 | |||
40/60 | % | 4.40/2.60 | |||
Max Insertion Loss | 33/67 | % | 5.00/2.25 | ||
30/70 | % | 5.80/1.85 | |||
25/75 | % | 6.65/1.55 | |||
20/80 | % | 7.60/1.40 | |||
15/85 | % | 9.00/0.90 | |||
10/90 | % | 11.20/0.65 | |||
5/95 | % | 14.00/0.40 | |||
3/97 | % | 16.7/0.30 | |||
2/98 | % | 18.5/0.25 | |||
1/99 | % | 21.50/0.20 | |||
偏振相关损耗(PDL) | dB | ≤0.10 | |||
方向性(Dir) | dB | >55 | |||
回波损耗 (RL) | dB | >55 | |||
工作温度 (°C) | 工作温度 (°C) | -125 | |||
储存温度 (°C) | 储存温度 (°C) | -125 | |||
光纤类型 | Corning Single mode SMF-28, DS Fiber, or flex core | ||||
尾纤长度 | m | 1 | |||
端口构造 | 端口构造 | 1x2 or 2x2 | |||
封装尺寸 | mm | Package A, B, C |
* 对50/50 器件而言
* 以上指标不包含连接器损耗

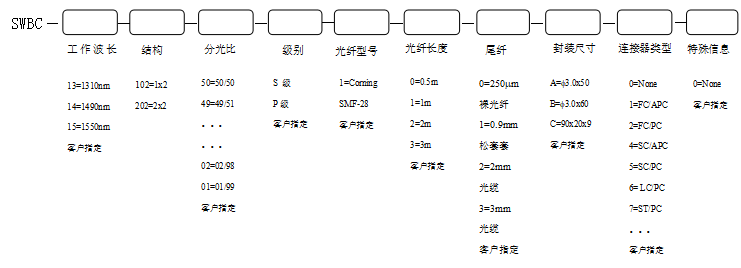

订货信息:
例如:SWBC-15-102-50-S-1-1-0-A-0-0
